氣路係統介紹
一、氣瓶間。
1、鋼瓶間的設計宜設在中心化驗室的主入口側，並應采取遮陽防曬措施，當鋼瓶間與建築物為一體時，隔牆應為鋼筋混凝土防爆牆。
2、通風良好，並具有足夠的泄爆麵積，室內地麵應有防火花，防靜電措施；
3、可燃氣體鋼瓶（H2，C2H2）與助燃氣體鋼瓶（O2）應隔開布置；
4、還應設立泄露報警係統。

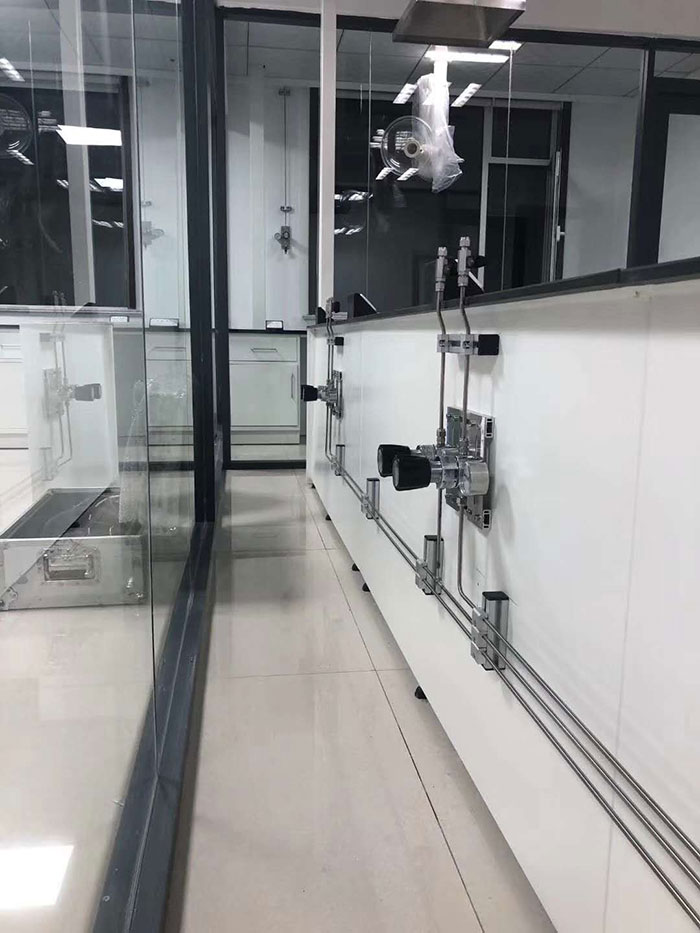

二、色譜室。
1、中心化驗室的所有管道應統籌規劃、集中布置，以便於安裝、操作和檢修為布置原則；
2、引入中心化驗室的所有工藝管道總管應設切斷閥，並根據需要設置壓力表、溫度計、流量計、過濾器和減壓閥等。閥門或儀表宜設置在便於觀察和檢修的位置；
3、可燃易爆氣體如氫氣、乙炔、氧氣等宜明線鋪設；
4、管道宜集中布置並沿牆明設，且方便安裝及檢修；
5、使用鋼瓶氣管道的設備台應離牆布置，留出的維修空間不宜小於600mm;
6、氫氣管道宜采用焊接連接，不應采用螺紋連接和使用閘閥。
